智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

此次共梳理了七款音响的拆卸,先讨论一下amazon、Google、京东商城、天猫商城的。amazonEcho问世于2017年八月,迄今已亲身经历4个秋春,是老大哥;叮咚音箱A1生在2016年八月;GoogleHome出生于2017年4月;而天猫精灵X1生在17年7月。下边我们一起看一下他们的实际“真面目”:

1、天猫精灵X1

我们决定先从四款音响中最年青、容积最少的天猫精灵学起,起动拆卸伟业。

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

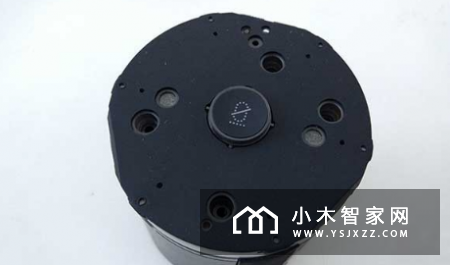

天猫精灵的拆卸必须从底端刚开始,撕掉底端的橡胶板并移除3颗小螺丝钉,就可以扯开基座,见到乳白色的环状背光源和灯控线路板了。

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

没有错,线路板外场的乳白色一部分就是说12颗LED灯。基座线路板反面有一颗德州仪器的型号规格为TAS5751M的数字音频功率放大器,反面也有一颗S0903的灯控集成ic。

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

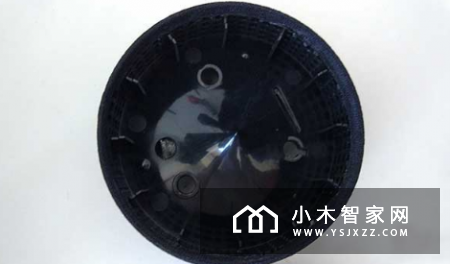

再次向下拆,接下去是一个锥型辐射器用于响声更匀称的外扩散,及其周边一颗颗的织网。

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

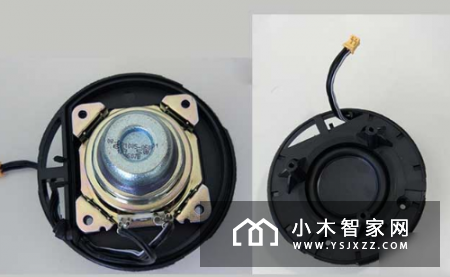

再下边是天猫精灵的音标发音模块:一个全频音箱,only one!上边显示信息其输出功率为5W。因此相对性于别的音响,虽然天猫精灵容积精巧讨人喜欢,但一定水平上是以减少音色为付出代价的。

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

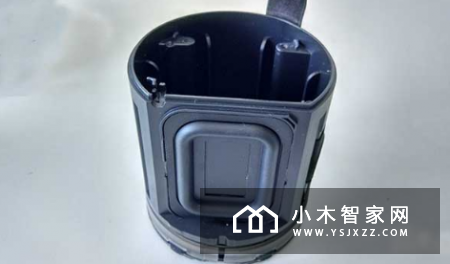

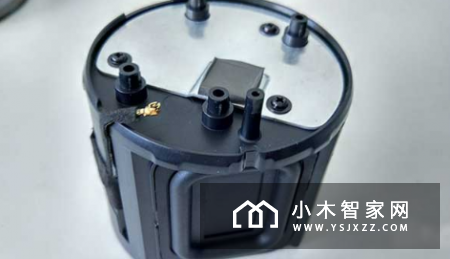

取下音箱,再清除内筒内的的4颗小螺丝钉,就可以将天猫精灵的机壳和内筒分离出来。内筒一侧有一个振膜,根据振动提高音箱的底音实际效果。

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

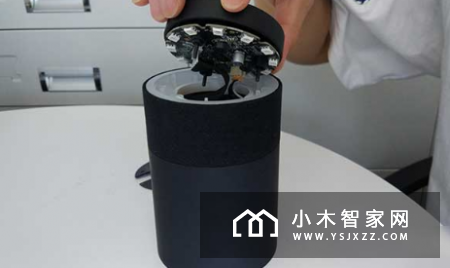

旋转内筒,就可以见到天猫精灵顶端的降噪功能键,而顶端是该音响最重要的一部分,主控芯片线路板和麦克风阵列板都这里!

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

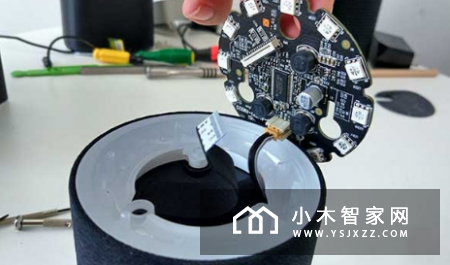

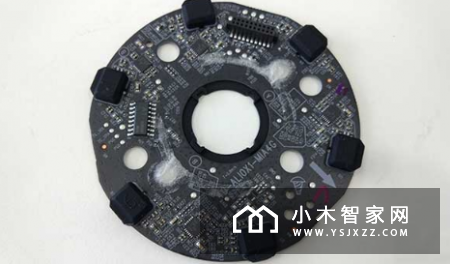

麦克风阵列板坐落于电脑主板的上边,而这根据线排和分离出来电源插座相接,二者之间还加上灰黑色光导塑胶板。在其中麦克风阵列板根据泡沫双面胶与顶端相接,当心拆卸后是那样的!6颗话筒环状对于控制面板边沿一周,并覆有灰黑色硫化橡胶。

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

该麦克风阵列由思必驰出示,而仿真模拟话筒则来源于敏芯电子光学。该电路板上也有4块德州仪器型号规格为TLV320ADC3101低能耗环绕声ADC(变位系数变换器)。除此之外,也有一块A1semi的型号规格为AS9050D的触碰控制板。

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

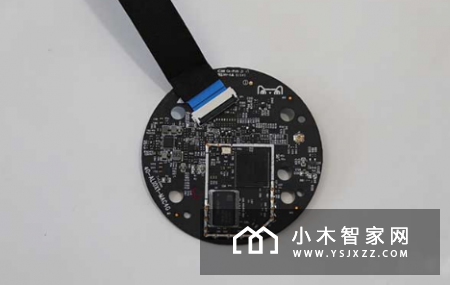

(主控芯片线路板反面)

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

(主控芯片线路板反面)

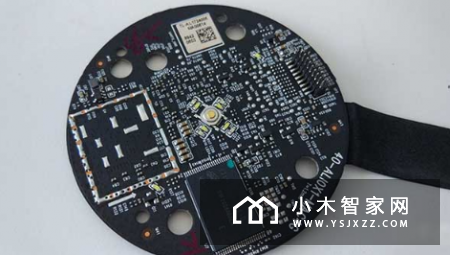

在主控芯片控制面板的反面,天猫精灵的主控芯片为MTK(联发科)MT8516智能语音系统集成ic,也是MTK最近专业为视频语音机器设备打造出的集成ic。主控芯片下边也有一块散热器。

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

除此之外,天猫精灵还运用来到三星的RAM,型号规格为K4B2G1646F,2Gb(128M x 16);镁光的手机闪存Flash,型号规格为29F2G08ABAE,存储量为2G (255M x 8)等。趣味的是主控芯片控制面板上也有天猫商城Logo。

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

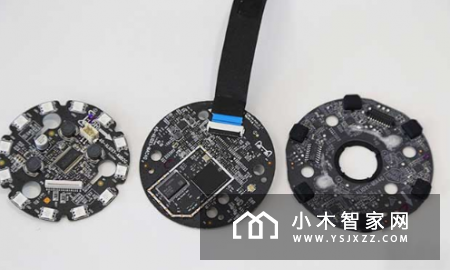

(天猫精灵底版、中控台控制面板、麦克风阵列板)

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)

综上所述,天猫精灵的拆卸還是较为轻轻松松,零部件也相对性较少,设计方案构造相对性简约,集成化较高。但其单独全频音标发音模块及其音腔共振结构,一定水平放弃了音色。上高清图!

智能音箱拆机评测:国内天猫精灵X1/叮咚智能音箱A1做工真的不如亚马逊Echo?(上篇)
